CARATTERISTICHE SOLAIO PB-X

CARATTERISTICHE GEOMETRICHE

Il Solaio PB-X ci permette di realizzare solai ad armatura incrociata alleggeriti di maggiore portata, rispetto ad un solaio monodirezionale, mantenendo spessori ridotti. Dall’accostamento dei pannelli è possibile ricavare un solaio a maglie incrociate con orditura bidirezionale ad interasse 60×60 cm. L’orditura bidirezionale genera ai fini del calcolo statico un travetto di larghezza 11 cm e d’altezza variabile in base al formato scelto da 10 a 50 cm. L’altezza del fondello sottotravetto è da 5 a 8 cm.

TABELLA CARATTERISTICHE DIMENSIONALI
Larghezza	60 cm
Altezza Travetto	da 10 cm a 50 cm
Larghezza travetto	11 cm
Altezza fondello	da 5 cm a 8 cm

N.B. Lo spessore minimo complessivo tra aletta e travetto deve essere di almeno 18 cm.

CARATTERISTICHE GENERALI

Il cassero è composto da un pannello realizzato in EPS 100 marcato CE, norma UNI EN 13163.

EPS Cassero
λD	0,036 W / m·K
CS	(10) 100 ≥100
BS	150 ≥ 150
µmedio	22 ± 3
δmedio	0,032
Reazione al fuoco	Classe E
Calore specifico (MEDIA PONDERALE)	J/KG K M1000

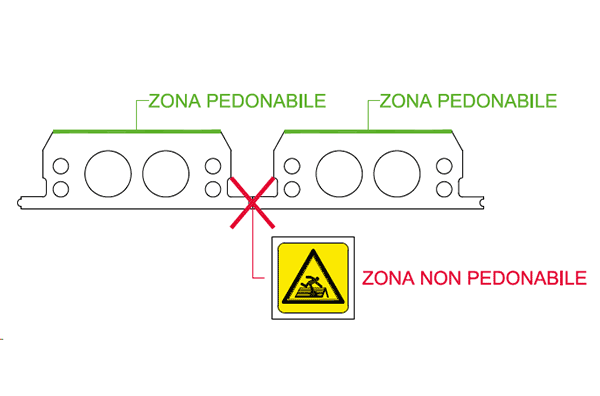

AUTOPORTANZA E PEDONABILITÀ

Il cassero è rispondente ai requisiti previsti secondo la norma UNI 11829:2021.

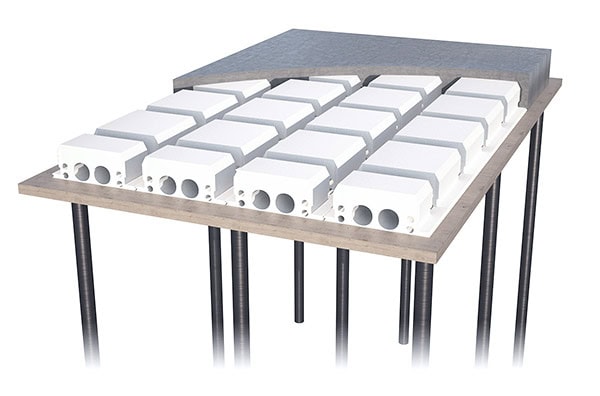

BANCHINAGGIO PROVVISORIO COMPLETO
SOLAIO NON AUTOPORTANTE
